首页>> 产品分类 >> 直流电源 >> 线性直流电源

产品分类

直流不间断电源TWY系列

监控专用

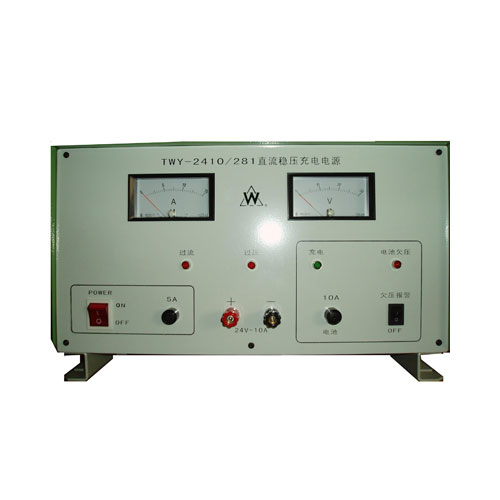

TWY-2410/281稳压充电电源

一、主要技术性能

1、输入电压:220V±10% 50HZ

2、输出电压:主电源:DC24V;充电电源:28V

3、输出电流:主电源:max10A;充电电源:max1A

4、过载保护方式:减流式

5、输出纹波:主电源≤5mV

6、过压保护:稳压电源输出≥30V切断输出,转为电池供电

7、工作方式:市电时主电源对负载供电,电池恒压充电;断电时或主电源过压时转为电池向负载供电。

8、电池放电至21V时,欠压声光告警。

9、外型尺寸:宽×高×深=404×242×390mm安装孔距宽370×长270mm

二、使用方法及拄意事项

1、按示意图位置连接市电与负载,注意正、负极性不要接反。

2、打开总电源开关(欠压报警开关同时置于开位置),J2吸合,主电源输出;"充电"灯亮,对电池1A电流充电。主电源电压表指示24V输出电压,电流表指示输出负载电流,(关闭电源开关电压表指示电池电压)。

3、当主电源输出电流≥10A时,减流保护动作"过载"灯亮,输出电压、电流同时下降,此时应检查外电路有无故障。

4、当主电源出故障,输出电压≥30V过压时,过压保护动作,"过压"灯亮,J1吸合,J2释放主电路输出转为电池向负载供电,此时,电压表指示电池输出电压,电流表指示输出电流。此时应检查主电源,排除故障后再使用。

5、当电池放电电压≤21V时,"欠压报警"动作,蜂鸣器鸣响,"欠压"指示灯亮,提示电池即将用完。 ***(储运过程中"欠压报警"须关断,长期在开位置会对电池放电而损坏电池)

通信专用

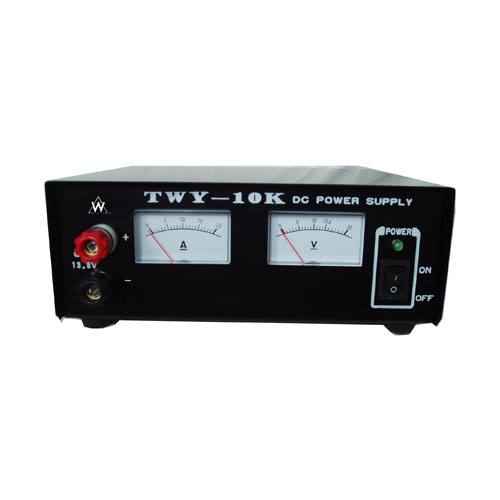

TWY-10K通讯稳压电源

TWY-10K系开关型直流稳压电源, 与线性电源相比具有体积小、重量轻、便于携带等优点。电源增设了电池浮充端子,可供通讯设备交、直流二用。

主要技术指标

输入电压:AC220V(-20%~+15%)

输出电压:DC13.8V-10A

输出纹波:≤1%

保护:过载限流保护,过压截止输出

使用方法

插入市电,将电源开关扳到"ON"位置,电源指示灯"POWER"亮,电压表指示电源输出电压。将电源正面输出端子按正、负极性对应连接通讯设备。

如需对电池充电,在机后电源输出端子按正、负极性接上电瓶即可对电瓶进行浮充电。

注意事项

当负载超过额定电流或短路时,电源会自动保护,如因市电断电即转为电瓶输出。负载短路,串在电池回路中的保险丝就会烧断,保护电池过载。

检查电池回路中保险丝是否熔断,只要将电源开关关断,电压表有指示电压,说明熔丝是完好的,如果电压表没有指示,说明熔丝断了,需换新的,否则因熔丝断电池得不到充电会造成过放损坏,切记经常检查

TWY-4825直流稳压充电电源

TWY-4825型直流稳压充电电源配上电池,可实现对设备不间断供电,市电时由主电源对负载供电,充电电源对电池充电;断电时转为电池向负载供电,并设有电池欠压报警、自动切断输出,来电自动复位功能。

一、主要技术性能

1、输入电压:220V±10% 50HZ

2、输出电压:主电源:DC50V;充电电源:54.4V

3、输出电流:主电源:max2A;充电电源:max3A

4、过载保护方式:减流式

5、输出纹波:主电源≤5mV

6、过压保护:当主电源输出电压失控≥58V时自动切断输出转为电池供电,"过压"指示灯亮告警,主电源有故障。

7、电池保护:电池因放电电压下降至42.8V时,"电池欠压"指示灯亮,蜂鸣器鸣叫告警,继续放电电压下降至42.2V时,电路自动断开与电池的连接。

8、工作方式:市电时主电源对负载供电,电池恒压限流充电;断电时或主电源因故过压时,转为电池向负载供电。

9、外形尺寸:W×H×D=360×160×355mm

10、外配12V26AH4只电瓶箱

二、使用方法

1、按示意图位置连接市电与负载,注意正、负极性不要接反。

2、打开总电源开关,J2吸合,主电源输出;"充电"灯亮时为额定3A电流充电。主电源电压表指示50V输出电压,电流表指示输出负载电流。充电电压表指示充电电压。

3、当主电源输出电流≥2A时,减流保护动作"过载"灯亮,输出电压、电流同时下降,说明外电路有无故障,电路自动无间隔切换为电池向负载供电。

4、当主电源本身有故障,输出电压≥58V.即过压时,过压保护动作,"过压"灯亮,J1吸合,J2释放切断主电路输出转为电池向负载供电,此时主电源电压表指示电池输出电压,电流表指示输出电流。此时应检查主电源,排除故障后再使用。

5、当电池放电电压≤42.8V时,"电池欠压"灯亮,蜂鸣器鸣响,提示电池即将用完,当电池放电电压≤42.2V时,电路自动切断电池,以免过放损坏。此时按 "电池投入"按纽,使电池再次投入将再次重复切断动作,可确认电池处于欠压保护状态、直至来电开始充电,电池自动投入。

***特别提示:长时间不通电使用,应将电瓶与电源断开,因电源电压监测电路会对电瓶放电,长时间不通电使用电源,电瓶会因过放而损坏。

消防专用

TWY-242/28.3直流不间断电源

该电源系线性直流稳压电源及电池组成的不间断直流电源,适合短时间断电场合使用

一、主要技术性能

1、输入电压:220V±10% 50HZ

2、输出电压:主电源:DC24V;充电电源:DC28V

3、输出电流:主电源:max2A;充电电源:max0.3A

4、过载保护方式:减流式

5、输出纹波:主电源≤5mV

6、工作方式:市电时主电源对负载供电,电池恒压充电;断电时压时转为电池向负载供电,供电持续时间≤35分钟

7、使用环境:0~+40℃,空气相对湿度≤85%

8、外型尺寸:宽×高×深=195×190×300mm 净重7.4KG

二、使用方法

1、按示意图位置连接市电与负载,注意正、负极性不要接反。

2、打开电源开关,电源指示灯亮,J1吸合,主电源输出;"充电"灯亮,对电池恒压浮充,最大电流0.3A.电压表指示输出电压,电流表指示输出负载电流。

3、当主电源输出电流≥2A时,减流保护动作"过载"灯亮,电池自动接入供电,此时应检查外电路有无故障,以免电瓶过放电损坏。

4、当市电断电或关闭电源开关。J1释放主电路输出转为电池向负载供电,此时,按下电压表显示按钮,电压表指示电池输出电压,电流表指示电池输出电流。当电池电压降至≤21V时,提示电池即将用完要及时断开负载对电池充电防止电池过放损坏。

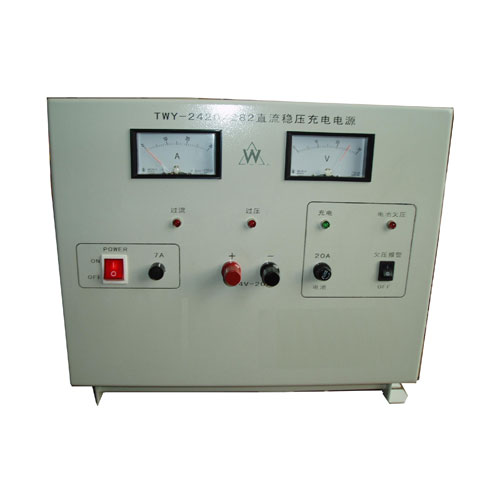

TWY-2420/282稳压充电电源

一、主要技术性能

1、输入电压:220V±10% 50HZ

2、输出电压:主电源:DC24V;充电电源:28V

3、输出电流:主电源:max20A;充电电源:max2A

4、过载保护方式:减流式

5、输出纹波:主电源≤5mV

6、过压保护:稳压电源输出≥30V切断输出,转为电池供电

7、工作方式:市电时主电源对负载供电,电池恒压充电;断电时或主电源过压时转为电池向负载供电。

8、电池放电至21V时,欠压声光告警。

9、 外型尺寸:宽×高×深=404×342×390mm按装孔距370×270mm.

二、使用方法:

1、按示意图位置连接市电与负载,注意正、负极性不要接反。

2、打开总电源开关(欠压报警开关同时置于开位置),J2吸合,主电源输出;"充电"灯亮,对电池2A电流充电。主电源电压表指示24V输出电压,电流表指示输出负载电,(关闭电源开关电压表指示电池电压。

3、当主电源输出电流≥20A时,减流保护动作"过载"灯亮,输出电压、电流同时下降,此时应检查外电路有无故障。

4、当主电源出故障,输出电压≥30V即过压时,过压保护动作,"过压"灯亮,J1吸合,J2释放切断主电路输出转为电池向负载供电,此时,电压表指示电池输出电压,电流表指示输出电流。此时应检查主电源,排除故障后再使用。

5、当电池放电电压≤21V时,"欠压报警"动作,蜂鸣器鸣响,"欠压"指示灯亮,提示电池即将用完。 ***(储运过程中"欠压报警"开关须断开,长期在开位置会对电池放电而损坏电池)。
